SYSTEM MODUŁOWY INFINITY

Obecnie, wysoko precyzyjna obróbka metali, taka jak, wiercenie, rozwiercanie, nawiercanie, frezowanie gwintów lub płaszczyzn, zazwyczaj wymagają rożnego rodzaju uchwytów i noży. Zatem wymagane są ogromne starania aby opracować uchwyt dla różnych specyficznych zastosowań. Jest to tym bardziej trudniejsze zadanie aby osiągnąć jednocześnie wysoką precyzje, dużą siłę zacisku oraz różne grupy zastosowań oprawki. Zapewnia jednocześnie elastyczność i stabilizacje.

Więcej informacji pod:

Obecna wiedza inżynierska oraz pomysłowość sprawiły, że połączania INFINITY stały się możliwe i proste. Super mocne oraz dopasowane połączenie, nieporównywalne ze standardowymi tulejami typu ER. Narzędzie serii INFINITY wykorzystuje koncepcje rozwiązującą ten problem. Stosując jednej uchwyt bazowy, możemy dodawać wiele rożnych przedłużek, które później będą połączone z poszczególnymi nożami.

ZALETY:

WYMIENNOŚĆ
W jednej przedłużce serii INFINITY może być zastosowany każdego rodzaju trzpień.

WIELOFUNKCYJNOŚĆ
Zastosowanie w uchwytach ER, Weldon, SMA, MCA, …i wielu innych.

DOSTOSOWANIE DŁUGOŚCI
Opcjonalna długość przedłużek pozwala stosować własne wariacje zastosowania.

WZMOCNIONA SIŁA MOCOWANIA
Zapewnia większy kontakt powierzchni przy połączeniu nakrętki z tuleją oraz większą siłę tarcia niż tradycyjnie.

DOSTĘPNE PRZY PODWÓJNEJ PŁASZCZYŹNIE STYKU
Polepszenie precyzji oraz jakości obróbki.

Seria Infinity dodatkowo wyposażona jest w specjalnie zaprojektowane odwrotnie montowane tulejki ER. Tradycyjne mocowanie skutkuje niewystarczającą siłą zacisku pod zwiększonymi obciążeniami. Zmieniona geometria tulejek, skutkuje mniejszym wysunięciem narzędzia. Frezy są mniej podatne na czynniki wewnętrzne. Konstrukcja tego typu zwiększa powierzchnię kontaktu narzędzia z uchwytem, zmniejszając wpływy sił zewnętrznych. Tak więc precyzja obróbki znacząco wzrasta.

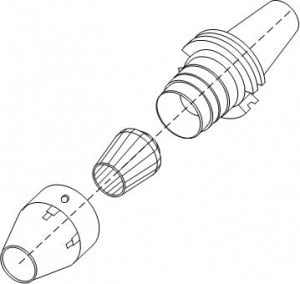

Mocowanie INV-ER

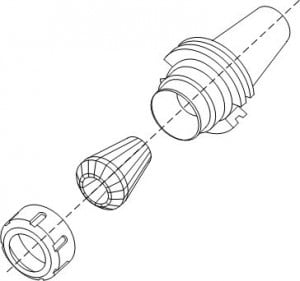

Standardowe Mocowanie ER

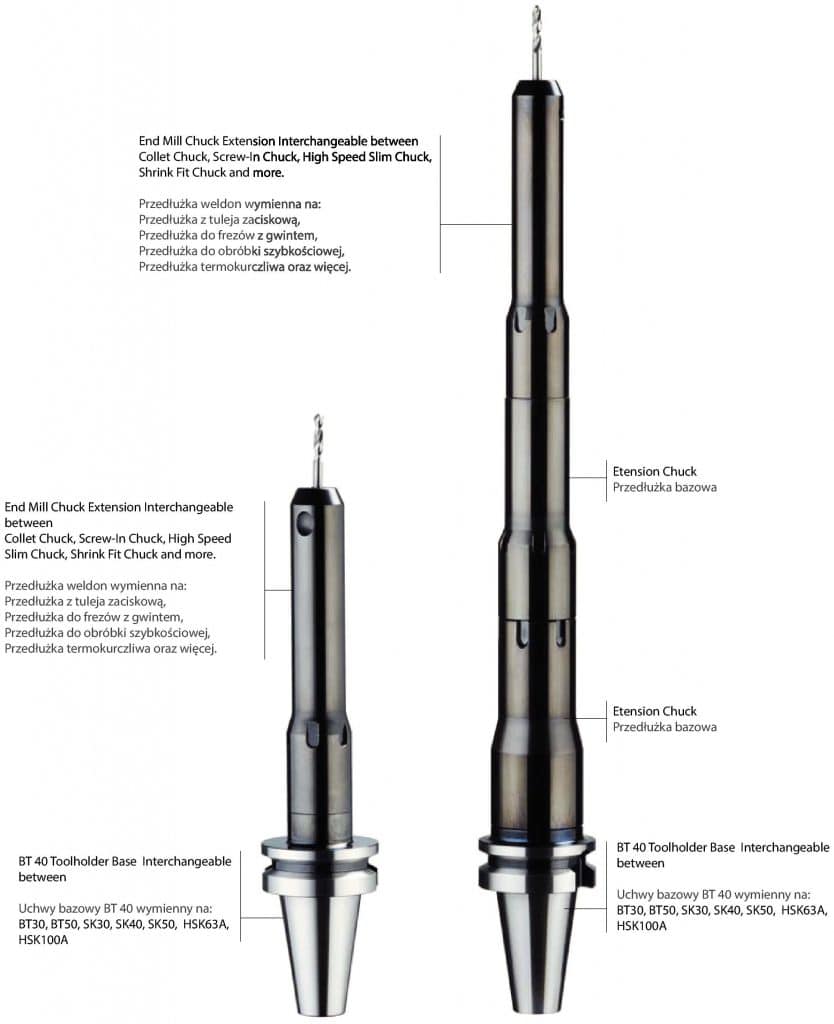

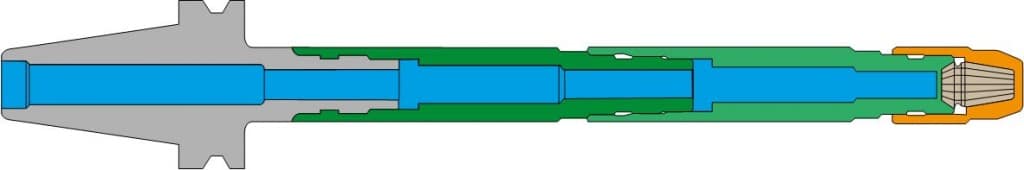

Jak pokazuje diagram, użytkownicy mogą podłączyć uchwyt przedłużką ze standardową tulejką ER lub frez walcowo-czołowy, zmieniając tylko przedłużkę, bez konieczności wyciągania uchwytu z wrzeciona. Istnieje wiele wariantów, które można uzyskać za pomocą różnych przedłużek. Szeroki wybór rozmiarów przedłużek pozwala na zaspokojenie wszelkich potrzeb.
